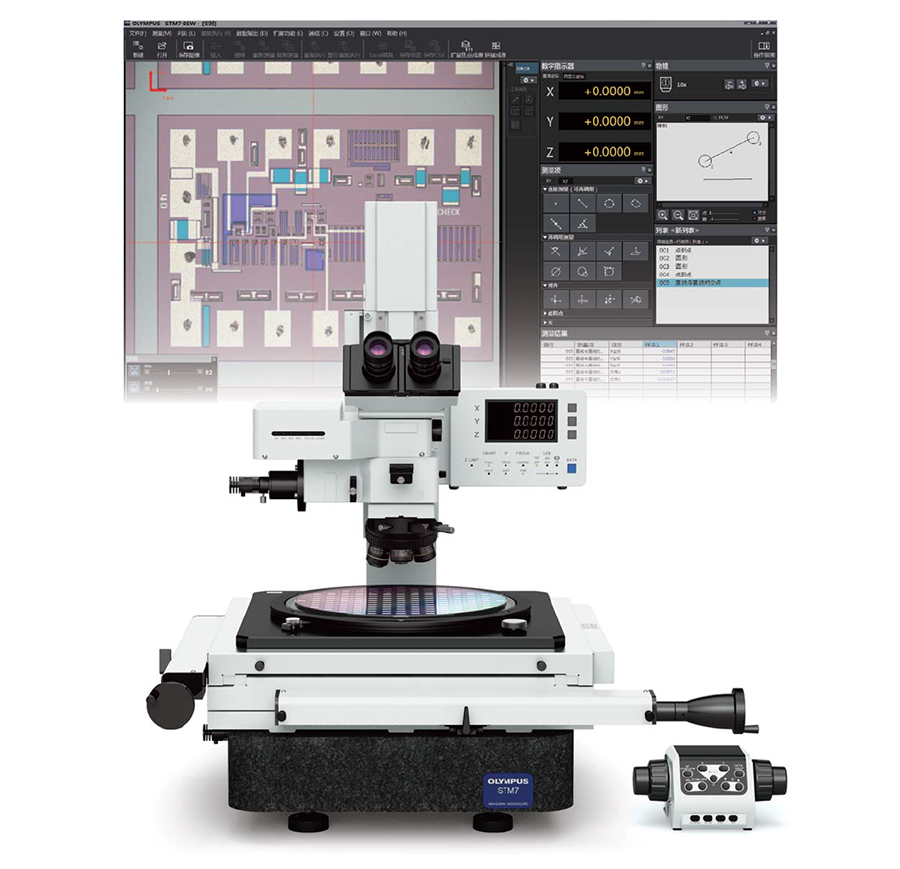

一台可以满足个性化测量需求的显微镜

值得高度信赖的STM7测量显微镜——以长达一个世纪之久的奥林巴斯技术为依托

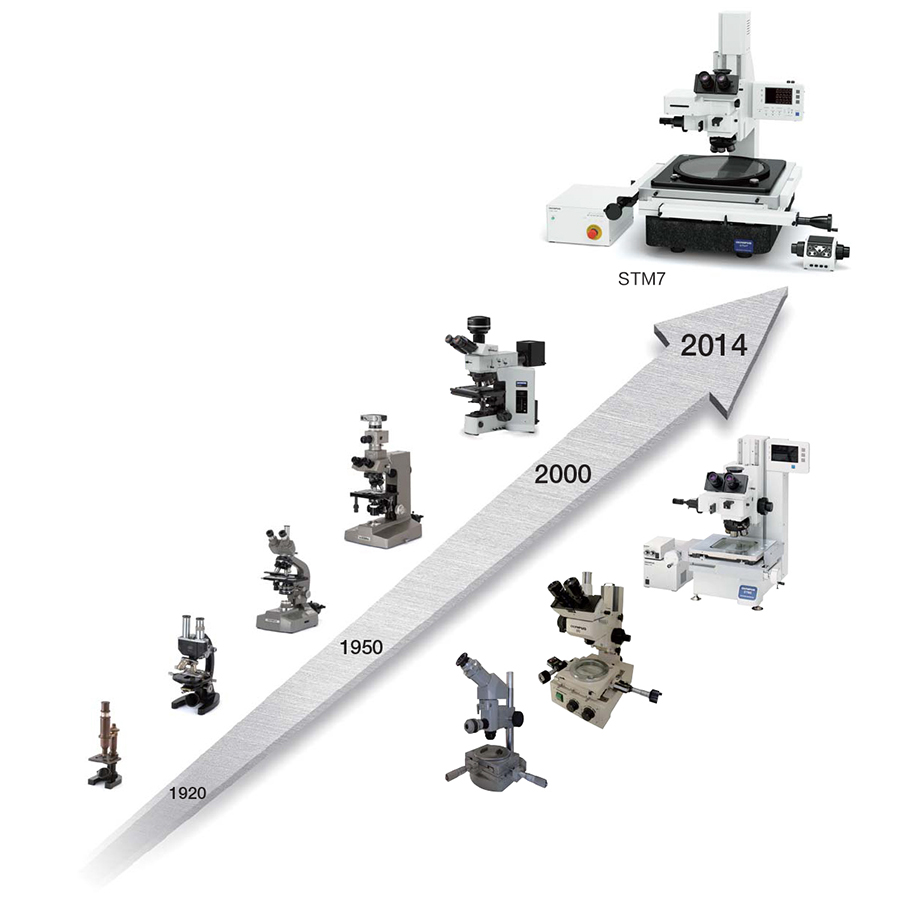

STM7测量显微镜系列采用了历代奥林巴斯的技术，并借鉴了长达一个多世纪显微镜研发和50多年测量显微镜研发的经验，品质值得信赖。

• 出色的光学技术实现对极细微样品的逼真成像。
• 良好的测量技术实现对样品的准确测量。
• 自动聚焦和聚焦导航系统使测量更简单、更准确。
• 全面的可追溯系统可以提供可靠和可信赖的测量。
因此，多年来，奥林巴斯测量显微镜一直广受用户的青睐。

满足您的需求而设计的测量显微镜

无论待测样品是大的还是小的，测量内容是简单的还是复杂的，测量人员是新手还是行家，奥林巴斯STM7系列就是能满足您需求、为您量身打造的测量显微镜产品。

STM7的阵容
每一种机型均配备0.1 μm读数的3轴测量系统

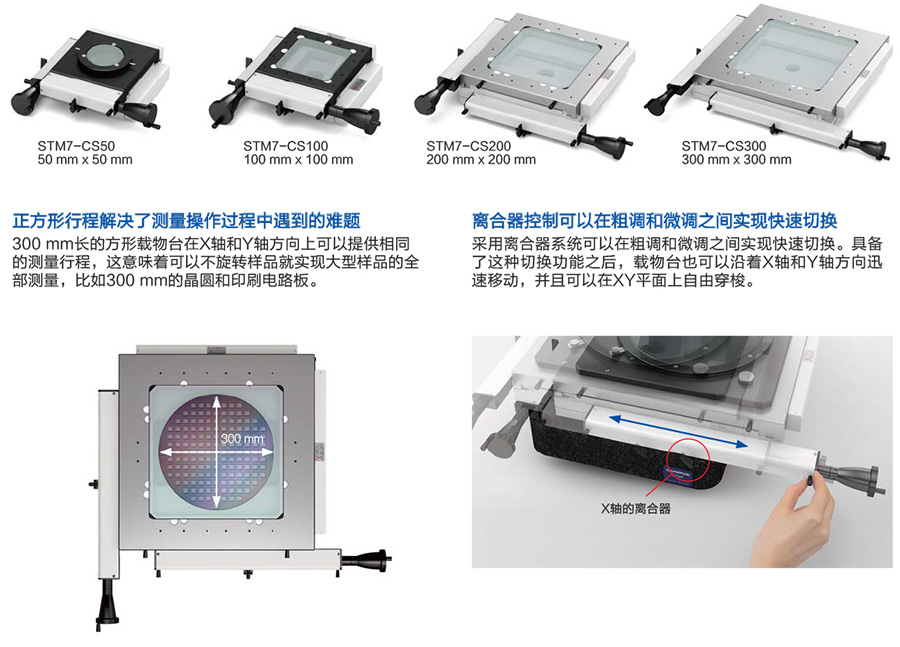

覆盖范围广：载物台

提供适合您样品尺寸的载物台

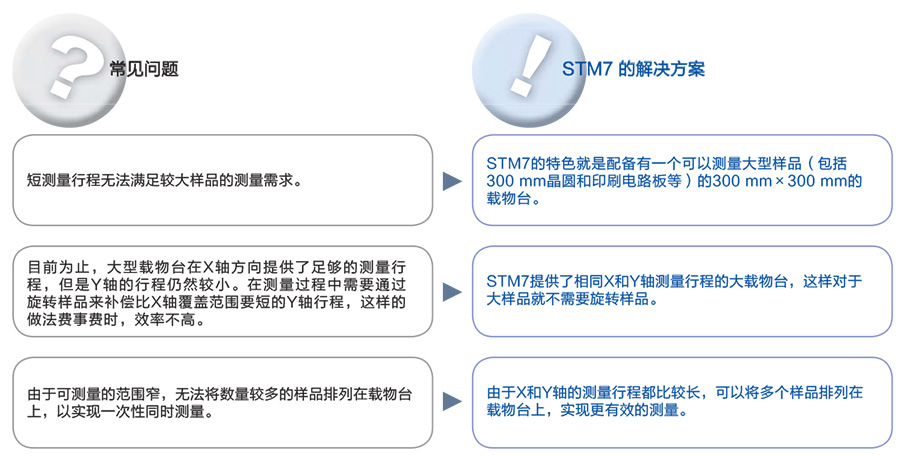

正方形行程解决了测量相关的困扰和问题

MAX测量行程为300 mm×300 mm

共有四种正方形测量行程的载物台可供选用，分别为：50 mm×50 mm、100 mm×100 mm、200 mm×200 mm和300 mm×300 mm。不管是大的样品还是小的样品，总有一款载物台会适合您要测量的样品。

覆盖范围广：光学元件
出色的适配器拓宽了观察的倍率范围和工作距离的范围，
扩展了观察的可能性

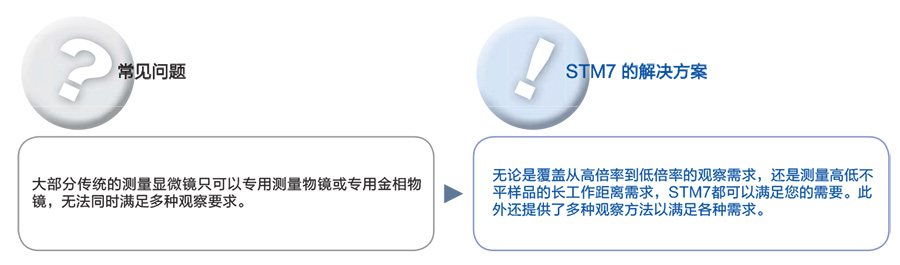

使用相同的显微镜进行低倍率和高倍率观察

STM7可以通过安装一个测量物镜适配器使用测量物镜，而更换为物镜转盘后，便可使用金相物镜。这意味着， STM7将金相光学系统和测量光学系统同时结合在一台测量显微镜中。通过这种方式，无论是测量大型样品还是精细样品，或是表面高度差异大的样品，STM7系列都可以对应并协助用户选择更佳的观察方法。

覆盖范围广：镜架

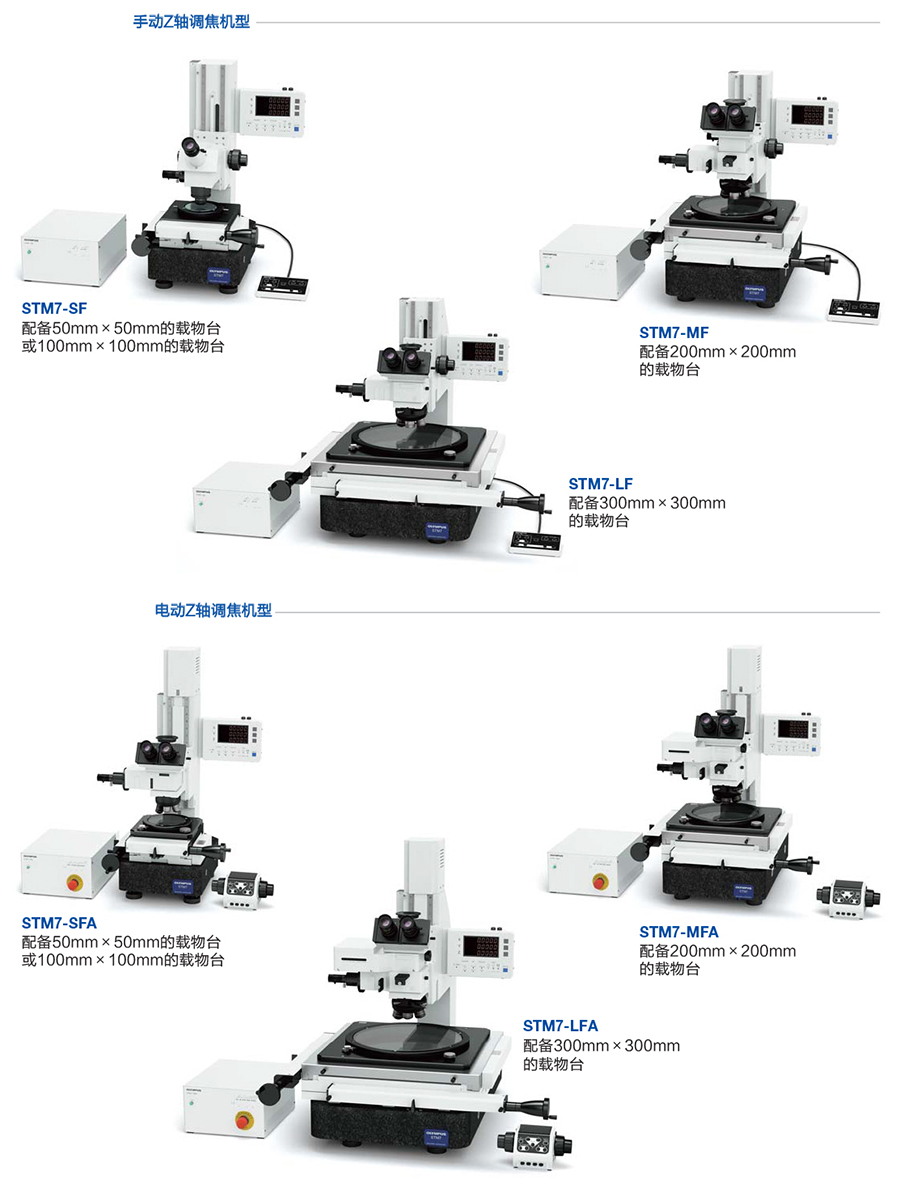

手动调焦和电动调焦两种镜架可供选择

STM7系列包括手动调焦和电动调焦两个系列

对于Z轴的上下调焦，有手动型和电动型两种系列供您选择。请根据样品和测量内容选择符合您需求的机型，而不需要考虑载物台的尺寸。所有的镜架均内置Z轴线性标尺，各种型号STM7都可以对应3轴测量。

操作性：测量显微镜的操作
一个具有突破性设计的控制单元大幅提升了测量显微镜的操作性

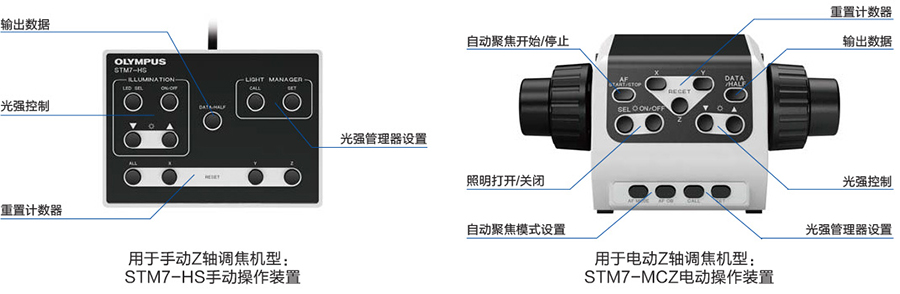

操作装置

对于STM7系列，只要使用单一的操作装置能够执行几乎所有的测量显微镜操作，包括重置计数器、照明控制、调焦和自动聚焦等功能。为了提升效率和方便性，您可以将装置放在任何想要放置的位置，并可以轻松地单手操作。

控制箱

各个单元的电源和通信均被集成在一个单一的控制箱中。即使是添加一些可选功能比如聚焦导航功能也不需要增加额外的电源装置，这样的设计可以更大程度地减少占用工作空间。

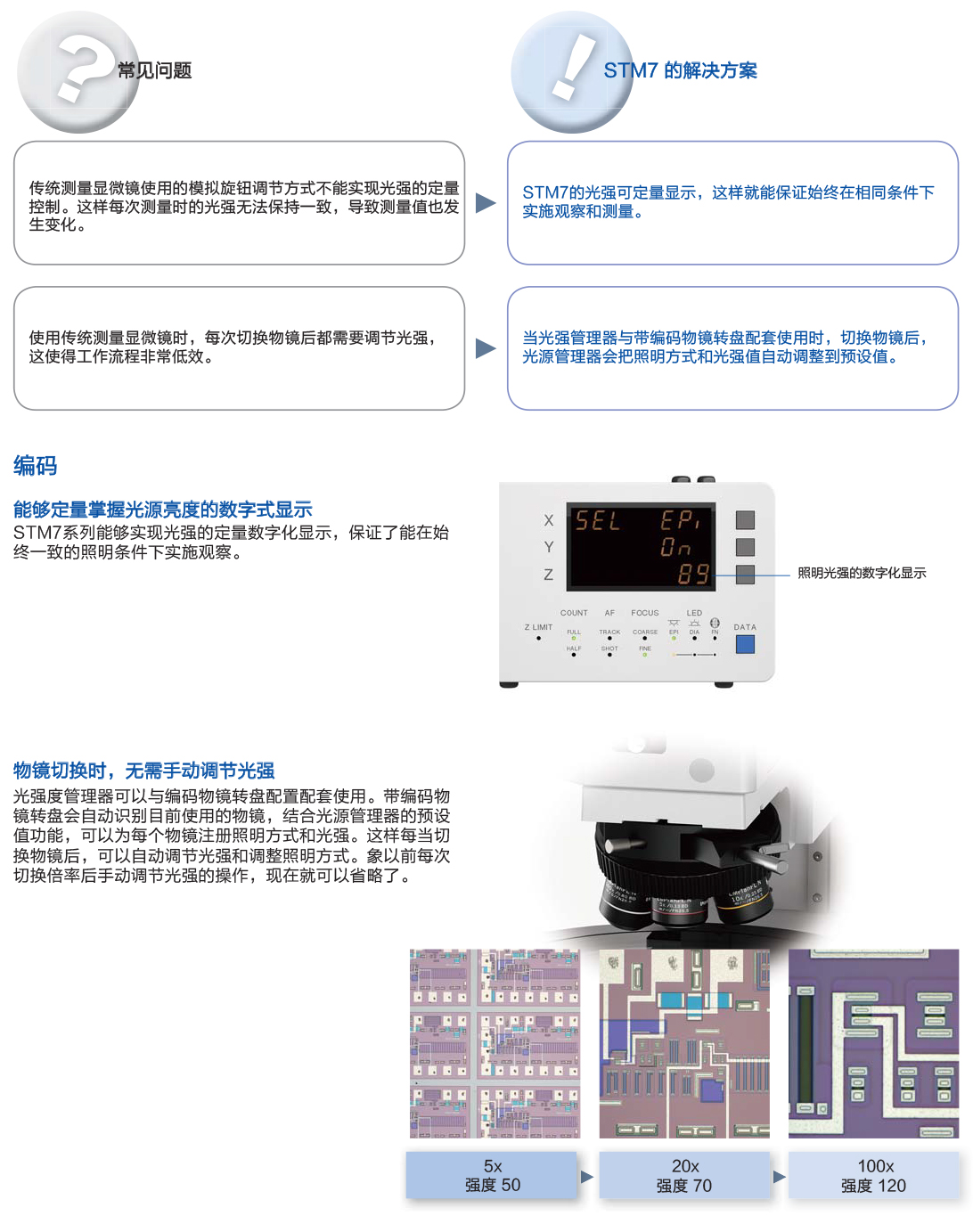

可操作性：光源管理器 !

大大提高了观察和测量效率的光源管理器

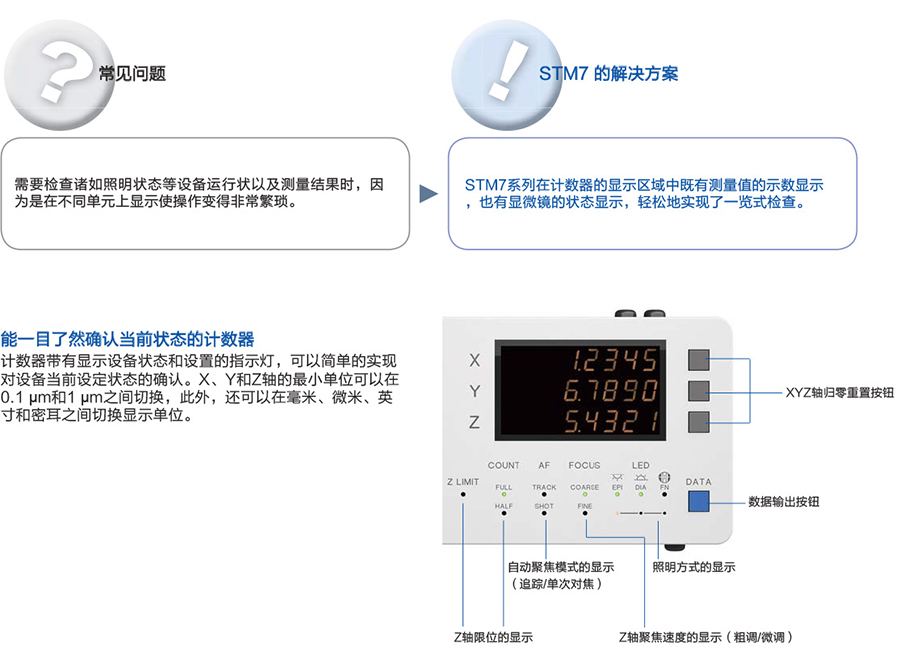

可操作性：计数器

可以放置在任意方便使用地方的可拆卸计数器，确保能随时迅速地检查测量结果和设备状态。

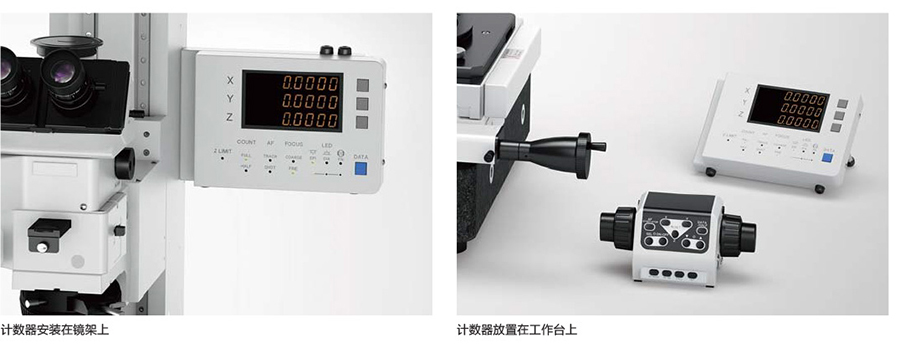

可满足个性化需求自由放置的可拆卸式计数器

无论是安装在镜架上还是放置在工作台上，可拆卸式计数器都可以根据用户的使用状况和使用习惯放置在更佳位置。当用户站着进行测量时，可以将计数器安装在和观察位置大致相同高度的镜架一侧，以方便轻松的观察和检查结果。当用户通过数码相机在显示器上进行观察和测量，或使用电动Z轴调焦机型时，只需将计数器和操作装置放在工作台上即可轻松地坐在椅子上进行作业。

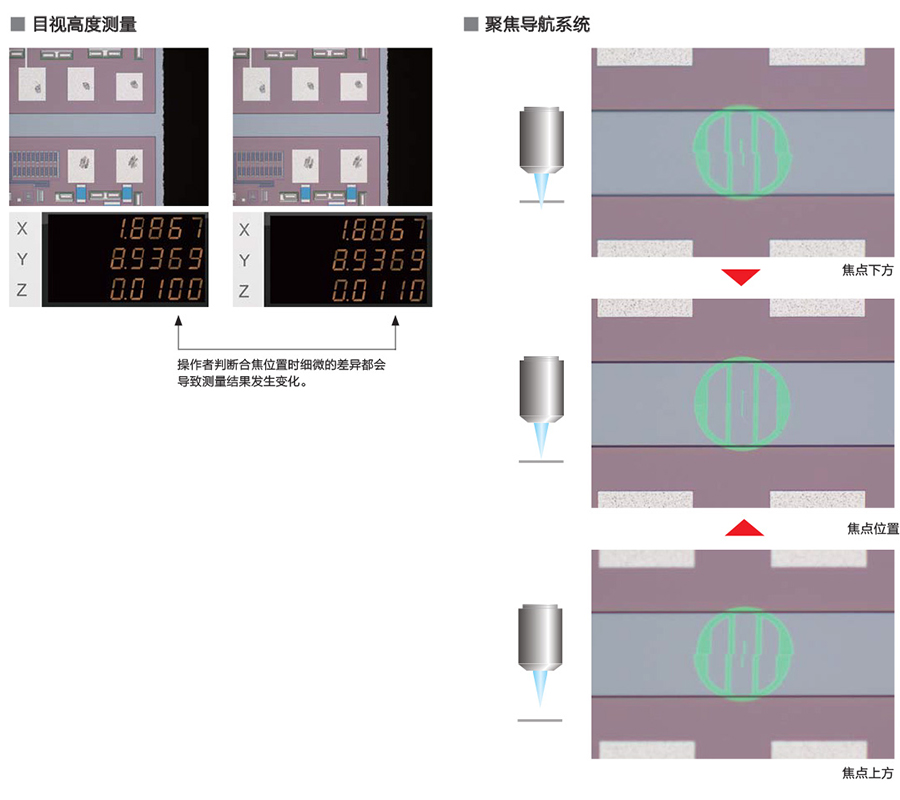

高度测量：聚焦导航系统
实现更快、更简单、更准确的高度测量

具有出色的重复性、简单且高度准确的聚焦系统

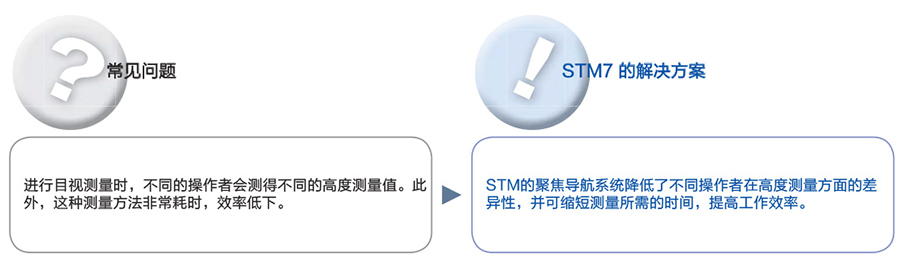

通过将图案投影在视场范围内，由操作者确认上下图案的重合情况，奥林巴斯的聚焦导航系统实现了重复性高的高度测量操作。普通的目测观察进行高度测量时，即使是看上去非常清晰的已经完全合焦的图像，也会出现微小误差。而使用STM7的聚焦导航系统，只需匹配标记便可进行测量，因此减少了操作者的主观性对测量结果造成的影响。

高度测量：自动聚焦单元

自动聚焦的优势成就快速、高精度的高度测量

快速、精准的聚焦和不受操作者主观影响的测量

奥林巴斯开发了STM7系列专用的自动聚焦单元，该单元在实现快速聚焦的同时，保障了出色的对焦重复性。因此，无论操作者的经验如何，均可以在很短的时间内实现高度准确的高度测量。

测量支持系统

即使对复杂形状也能实现更快、更简单、更准确的测量

对于显示测量显微镜输出的数据和图像来说，看的越清楚也就能更方便更快捷地使用和测量。
为了支持高精度、高复杂性的测量，奥林巴斯测量软件可以和数码照相机结合使用。

测量支持软件

放置样品后即可开始测量——无需将样品平行对齐

测量支持软件

记录重复测量的步骤

宏注册

可以将经常使用的对齐和其它测量步骤组合并定义成单个宏按钮，这样每次启动显微镜后，无需从零开始。

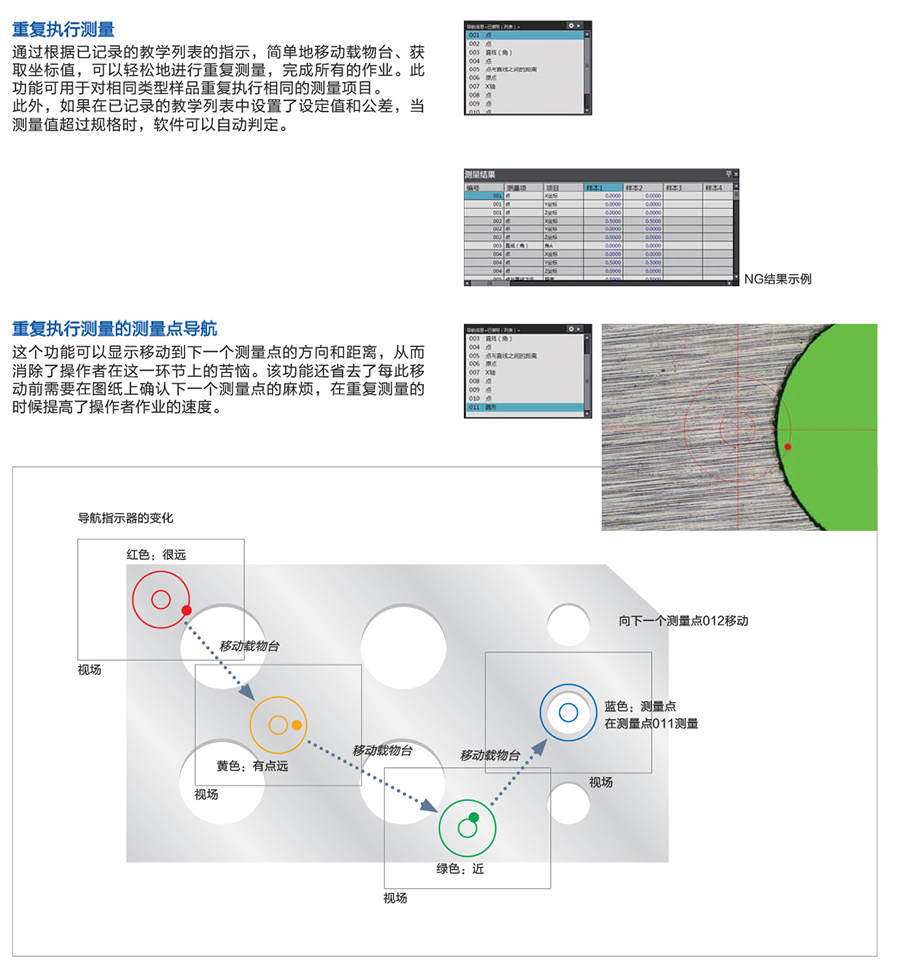

测量支持软件

可以消除测量过程中主观性影响的便捷功能

生成定制报告

配件
