导读：在半导体光刻、晶圆键合、TSV通孔制造中，晶圆上下层结构的对准偏差是直接影响良率的关键难题。苏州卡斯图MSM-200双面显微镜，专为4-12英寸晶圆上下结构同轴重叠测量设计。本文提供：①技术原理 ②实测效率数据 ③与红外/单面方案对比 ④报价与样机测试申请。

一、客户痛点：传统对准偏差检测的三大瓶颈

在半导体封装、MEMS、化合物半导体制造中，需要准确测量晶圆正面图形与背面图形的位置偏差（如TSV通孔、双面光刻对准）。传统方法存在明显局限：

1.红外显微镜：对金属层、高掺杂硅不透明，无法穿透成像

2.单面翻转载物台：翻转过程引入二次定位误差，操作繁琐

3.破坏性切片：效率极低，无法批量抽检

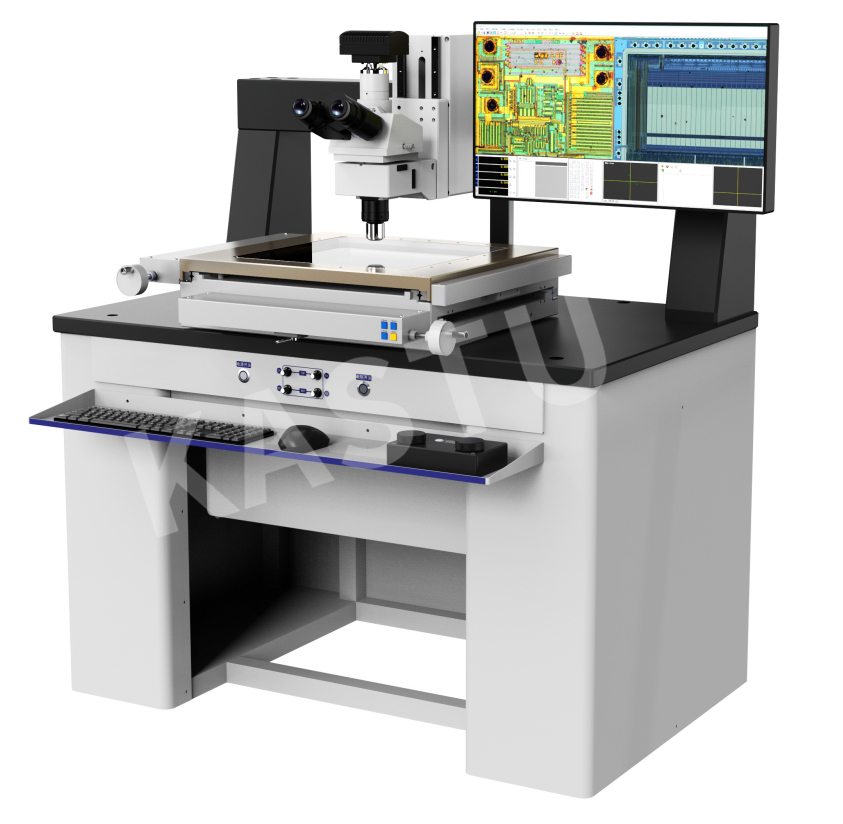

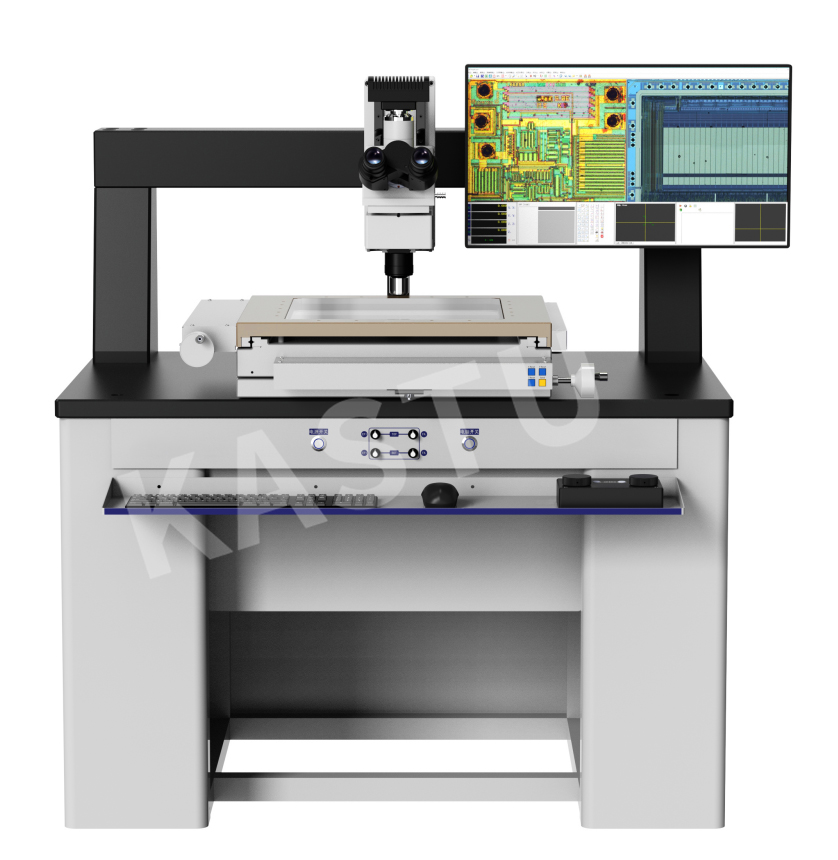

MSM-200双面显微镜 提供非破坏、实时同轴重叠的解决方案。

二、产品原理：上下光路同轴重叠，偏差一目了然

MSM-200通过独立的上、下两套高倍物镜光路，同时聚焦于晶圆正反两面，并将两路光学/影像信号实时同轴重叠显示于目镜或屏幕上：

1.快速定性观察：上下图形是否错位，肉眼可见

2.精准定量测量：配合载物台光栅尺（分辨率0.1μm）或影像测量软件，直接读取X/Y方向偏移量

兼容尺寸：4/6/8/12英寸晶圆，以及小片光刻产品（通过托盘固定）

三、实测应用场景与效率数据

四、与替代方案对比：MSM-200的核心优势

结论：MSM-200在无法使用红外（如金属层、高掺杂硅）或要求高精度、非破坏、快速抽检的场景下，具有不可替代的优势。

五、MSM-200详细规格与配置

可选升级：

•  高精度光栅尺读数器（分辨率0.1μm）

•  影像测量软件（自动寻边、偏移量批量输出、SPC统计）

六、报价与2026年Q2特别优惠

标准配置（MSM-200-ST）：28万元

•  包含：主机、5X/10X/20X物镜（上下各一组）、10X目镜、4/6/8/12英寸托盘各一套、LED照明、光轴校正片

专业配置（MSM-200-PRO）：35万元

•   增加：50X物镜（上下）、高精度光栅尺读数器、影像测量软件基础版

2026年4-6月限时优惠：

1.半导体行业首单：享 9.5折 及免费安装调试

2.以旧换新：任意品牌单面显微镜或红外显微镜，抵扣 2万元

3.样机测试：您寄送样品,提供免费测试

4.高校/研究所：凭课题证明，享 9折 学术优惠

七、客户案例摘要

某8英寸晶圆代工厂（化合物半导体）：使用MSM-200抽检GaN on Si晶圆的背面通孔与正面焊盘偏移，将过程控制从每批切片2片改为每片全检，良率提升4.2%，每年节省切片和SEM费用约60万元。

某MEMS麦克风厂商：用于双面光刻对准标记测量，对准偏差从平均±1.5μm降到±0.8μm，提升了声学性能一致性。

八、如何获取详细方案、报价或样机测试？

方式一：拨打销售专线 0512-6603 8633（工作日 9:00-18:00）

方式二：发送邮件，提供您的晶圆尺寸、材料类型（如硅、SiC、GaN）、典型膜层/金属结构，我们将在24小时内发送 产品规格书 + 详细报价单 邮箱地址：dlq@kstopt.com

方式三：预约样机测试。请提供您的产品，我们安排测试。

获取免费技术方案与报价

请告知您的晶圆尺寸（4/6/8/12英寸）、材料与膜层结构、需要测量的偏差类型（通孔/光刻对准/键合） 及预算范围，我们将为您定制配置单与报价。

关键词：双面显微镜，晶圆对准测量，光刻对准偏差，MSM-200参数，苏州卡斯图
